В запутанном дизайне и производстве современных транспортных средств, в то время как внимание часто фокусируется на основных компонентах, надежность и производительность бесчисленных небольших частей одинаково критичны. Точные крепежи, часто невидимые, являются линхпином безопасности, долговечности и эффективной сборки.

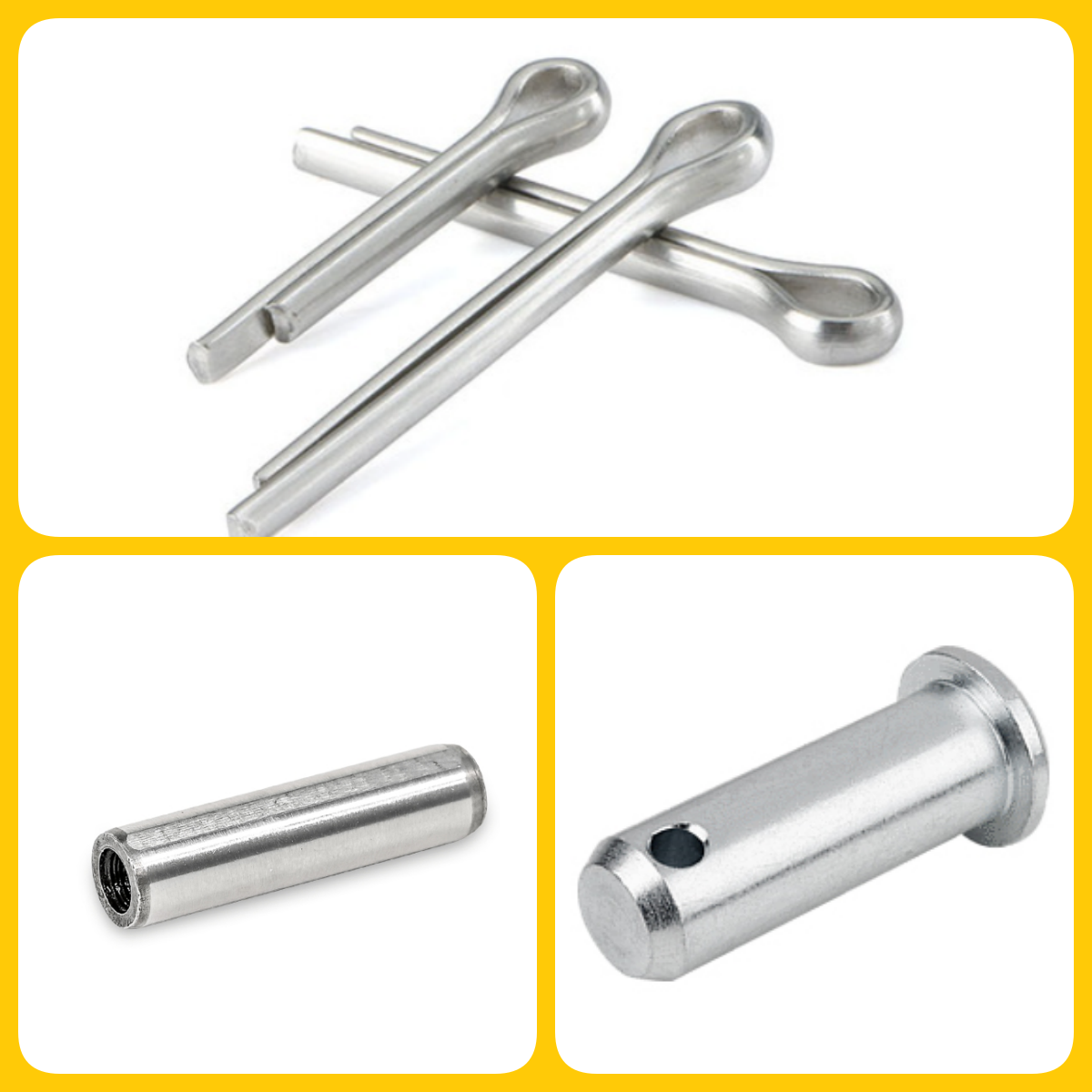

В Zhejiang Zhongrui Auto Parts мы специализируемся на предоставлении высококачественных стандартизированных решений для крепления, на которые опирается глобальная автомобильная промышленность. Сегодня мы исследуем три фундаментальных типа контактов - параллельные контакты с внутренними нитью, булавки Clevis с головой и разделенными булавками - подчеркивая их конкретные роли, ключевые преимущества и важность международных стандартов, таких как GB/T, DIN, ISO и JIS для бесшовной автомобильной интеграции.

Понимание этих жизненно важных компонентов является ключевым для автомобильных инженеров, дизайнеров, специалистов по закупкам и специалистов из производства, стремящихся к совершенству.

1. Параллельные контакты с внутренним потоком: выравнивание точности с легкостью обслуживания

Точность имеет первостепенное значение во многих автомобильных суб-сборниках, особенно там, где компоненты должны быть точно расположены относительно друг друга. Параллельные контакты с внутренним потоком спроектированы специально для этой цели, обеспечивая точное выравнивание и безопасное помещение помех.

То, что они являются: эти твердые цилиндрические выводы оснащены высоко контролируемым диаметром для плотного прилегания в отверстиях с точностью. Ключевой отличительной особенностью является внутренняя нить на одном конце, предназначенную для приема винта съемника.

Почему они имеют значение в автомобиле:

Точное позиционирование: критическое для функциональности спаривающихся частей. Например, в трансмиссиях точное выравнивание передач и валов имеет важное значение для плавного переноса мощности и предотвращения преждевременного износа.
Безопасное помещение вмешательства: обеспечивает сильный соединение, способное выдерживать силы вибрации и сдвига, присущих эксплуатации транспортного средства.
Утопленное обслуживание: внутренний поток является значительным преимуществом. Когда компоненты нуждаются в разборке для технического обслуживания или ремонта, в резьбу может быть вставлен винт съемника, что позволяет извлечь штифт без повреждения окружающего материала или самого штифта. Это сокращает время простоя и упрощает сложные процессы сборки/разборки в производственных и сервисных средах.

Ключевые преимущества для автомобильных приложений:

Гарантированная точность: изготовленная до плотных допусков (например, согласно DIN 7979 или ISO 8735), обеспечивая надежное и повторяемое выравнивание.
Облегчает разборку: внутренняя нить резко упрощает экстракцию по сравнению с твердыми булавками, сводя к минимуму потенциальное повреждение.
Прочная производительность: обычно изготовлен из закаленной стали, предлагая высокую прочность на сдвиг и сопротивление износу.
Универсальные материалы: подходящие для соединения компонентов, изготовленных из общих автомобильных материалов, таких как сталь, алюминиевые сплавы и некоторые композиты.

Идеальные автомобильные приложения:

Сборки передачи: местонахождение валов, подшипников и корпусных компонентов.
Выравнивание блока двигателя: позиционирование головок цилиндров или коллекторов.
Производственные приспособления: обеспечение точной настройки для сварки или обработки.
Выравнивание и выравнивание плесени: поддержание точности в оборудовании для штамповки или инъекционного литья.

Стандартизация и взаимозаменяемость: эти булавки определяются различными стандартами: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Эквивалентность, отмеченная в стандартах, таких как GB/T 120.2 и ISO 8735, имеет решающее значение. В то время как размерные детали и материалы могут немного различаться по всем перечисленным стандартам, основная концепция точного параллельного штифта с внутренним потоком для извлечения является последовательной. Понимание этих стандартов помогает автомобильным производителям истощать эквивалентные, высококачественные выводы от различных глобальных поставщиков, обеспечивая надежную производительность независимо от конкретного производственного происхождения (при условии, что класс материала и класс толерантности соответствуют требованиям заявления).

2. Clevis Pins с головой: включение поворота и сцепления в автомобильных системах

Многие автомобильные системы полагаются на компоненты, которые поворачиваются или четко сформулированы, от рулевых связей до сборок педалей. Clevis Pins с головой является основополагающим крепежом для создания этих важных точек шарнира.

То, что они являются: Clevis Pins представляют собой неоттеченные цилиндрические штифты с головой на одном конце и одну или несколько отверстий на другом, предназначенные для вставки через Clevis (U-образное подгонки с отверстиями на концах) и защищены, обычно с разделенным штифтом или штифтом. Голова обеспечивает поверхность подшипника и предотвращает полное прохождение штифта через сборку.

Почему они имеют значение в автомобиле:

Надежные точки поворота: они создают безопасную ось с низким содержанием фарки для вращательного движения между компонентами.
Приспособление углового смещения: дизайн по своей природе допускает некоторую степень углового движения, необходимая в связи, которые проходят через дуги или испытывают небольшое смещение во время работы.
Нагрузочный подшипник: в основном предназначен для обработки сил сдвига (силы перпендикулярно оси штифта).
Простая сборка/разборка: метод конструкции и защиты с головой (сплит -штифт) облегчает относительно быстрое установку и удаление для технического обслуживания или регулировки.

Ключевые преимущества для автомобильных приложений:

Надежная связь: обеспечивает прочное соединение для поворотных компонентов в системах, испытывающих динамические нагрузки.
Варианты защиты от коррозии: доступны в таких материалах, как нержавеющая сталь, или с отделкой, такими как цинковое покрытие или дакор, решающая для противодействия деградации окружающей среды (влажность, соль, химические вещества), продление срока службы и обеспечения надежности.
Стандартизированный дизайн: определяется такими стандартами, как DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, обеспечивая консистенцию размеров и совместимость со стандартными фитингами Clevis.
Простота технического обслуживания: руководитель проектирования и общие методы защиты позволяют провести прямую проверку, смазку или замену.

Идеальные автомобильные приложения:

Системы рулевого управления: концы сцепления, рулевые руки.
Тормозные системы: педали -связи, определенные повороты суппорта (проверьте рейтинги нагрузки).
Связанные подвески: соединение различных рычагов и стержней (проверка рейтингов нагрузки).
Механизмы действий: защелки дверей, выбросы капюшона/туловища, связи дроссельной заслонки.
Педальные коробки: тормоз, сцепление и педали ускорителя.
Механизмы сидений: регуляторы и петли.

Стандартизация и взаимосвязь: булавки Clevis определены по многочисленным стандартам, включая GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. В то время как ISO 2341 часто считается прямым международным аналогом DIN 1444 и GB/T 882 (форма B), вариации в материалах (например, классах собственности SAE против ISO), допуски (оценки продукта A/B), и конкретные размеры существуют по стандартам. Тем не менее, понимание этих стандартов позволяет производителям автомобилей выбирать булавки, которые соответствуют необходимой прочности сдвига и требованиям размеров, способствуя гибкости источника со стороны глобальных поставщиков, обеспечивая при этом производительность в приложениях для сцепления.

3. Разделенные булавки (шпетки): простая, надежная блокировка против ослабления

Часто используемые в сочетании с булавками Clevis, гайками замка или щеликовыми гайками, разделенные штифты (обычно называемые штучками в Северной Америке) являются основным, но исключительно эффективным механическим блокирующим устройством.

То, что они есть: разделенные штифты-это полужеские металлические контакты с головой на одном конце и продольным разделением, что позволяет распространять две половины после вставки.

Почему они имеют значение в автомобиле:

Положительный механизм блокировки: они действуют как физический барьер, предотвращая поддержку других крепеж (например, орехи) или булавки (например, булавки) из -за вибрации, вращения или внешних сил.
Критическое резервное копирование безопасности: В таких приложениях, как защита гайков замка на подшипниках колес или критических связей, разделенная штифт является жизненно важной избыточностью безопасности, предотвращая катастрофические сбои, если первичный крепеж ослабляет.
Быстрый визуальный осмотр: правильно ли установлен разделенный штифт, а концы легко разбросаны во время обычной проверки.
Экономическое решение: простой проект и производственный процесс делают их очень экономически эффективным методом блокировки.

Ключевые преимущества для автомобильных приложений:

Надежное анти-лосение: обеспечивает простой, механический блокировка, необходимый в автомобильных средах высокой вибрации.
Простая ручная установка: требуют минимальных инструментов (плоскогубцы или молотка) и никаких специальных навыков.
Широкая применимость: используется в широком диапазоне диаметров для обеспечения различных размеров гаек, болтов и булавок.
Варианты коррозионной сопротивления: доступны в таких материалах, как цинкованная сталь (стандарт для экономической эффективности и базовой защиты) или нержавеющей стали для повышения долговечности в открытых областях.
Приверженность стандартам: производится в соответствии с такими спецификациями, как DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, обеспечивая качество материального качества и согласованность размера для надежного соответствия и функции. ISO 1234 и DIN 94 широко считаются эквивалентными GB/T 91.

Идеальные автомобильные приложения:

Защищение гайков замка: на подшипниках колес, оси и компонентах подвески.
Заблокирование булавок Clevis: в рулевом управлении, подвеске и тормозных связях.
Закрепившие гайки: в компонентах трансмиссии.
Закрепление булавок и крепеж: в различных руках управления, завязки и компонентов шасси, где необходим простой замок.

Стандартизация и взаимосвязанность: разделенные булавки высоко стандартизируются во всем мире, определяются такими стандартами, как GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Сильная эквивалентность между GB/T 91, ISO 1234 и DIN 94 гарантирует, что автомобильные производители могут надежно искать взаимозаменяемые разделительные штифты от поставщиков по всему миру, обеспечивая постоянное качество и соответствие для критически важных задач безопасности. Различные стандарты могут указывать немного разные материалы или отделки, но основная функция и размерные серии в значительной степени выровнены в их эквивалентных формах.

Zhejiang Zhongrui Auto Parts: ваш партнер в точной автомобильной креплении

В Auto Parts Zhejiang Zhongrui мы понимаем критические роли, которые эти, казалось бы, простые булавки играют в надежности и безопасности автомобильных сборок. Будучи сертифицированным производителем IATF 16949, мы стремимся производить высококачественные параллельные булавки с внутренними нитью, булавки Clevis с головой, разделенными булавками и широким спектром других автомобильных крепеж, которые соответствуют строгим международным стандартам, включая GB/T, DIN, ISO, JIS и ASME.

Наша экспертиза в области точного производства, строгого контроля качества и глубокого понимания международных стандартных эквивалентов гарантирует, что вы получаете надежные, взаимозаменяемые крепежные элементы, оптимизированные для производительности в требующих автомобильных средах. Независимо от того, требуется ли вам стандартный PIN -код GB/T с известным эквивалентом ISO или требуется руководство по выбору правильного PIN -кода для конкретного приложения, наша команда готова помочь.

Сотрудничайте с нами, чтобы оптимизировать свой источник, повысить устойчивость вашей цепочки поставок и обеспечить непоколебимое качество крепеж, которые держат ваши транспортные средства вместе. Узнайте больше о наших возможностях и изучите наш всеобъемлющий ассортимент решений для автомобильных креплений. Посетите наш веб -сайт или свяжитесь с нами сегодня.
